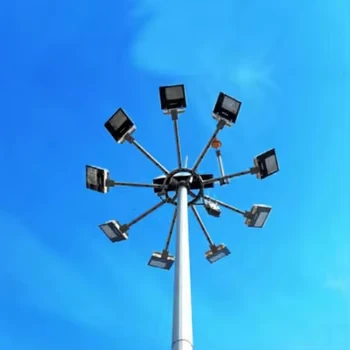

30 m stadion-Grade Precision Anti-Green High Mast Light Tower

Konstruert for høy-HDTV-kringkastingsstandarder, ultra-lav blendingsgrad ($GR < 45$), presisjons asymmetrisk strålekontroll og megastrukturbelysning

Produsent:Yangzhou Fuzhen Lighting Co., Ltd. |Precision Optical Systems & Structural High Mast Engineering Division

1. Optisk presisjon og blendingsnøytraliseringsteknikk

I høy-mastapplikasjoner som dekker store områder som multi-sportsarenaer, utendørs racerbaner, tunge-baner og containermegastrukturer, avgir standard flomlys ukontrollert lyssøl og ekstrem gjenskinn (GR > 55). Dette forårsaker midlertidig blindhet for operatører, sjåfører og kamerasensorer.

Vår 30-meter høye presisjonsmast inneholder et spesialisert optisk delsystem designet rundt høy-oppløsningsstandarder for kringkasting og strenge grenser for spilllys i mørke himmel:

[Måloverflate] ◄── [Asymmetriske polariserende linser] ◄── [Interne mikro-lameller] ◄── [LED-arrayer med høy-densitet] │ [Null{{2}─}} Utslipp

Mikro-avskjærende-lameller:Hver LED-armaturmodul har integrerte aluminiumsmikro-lameller og utvendige visirer som begrenser lyseffekten oppover (ULR=0%). Lysenergi er strengt rettet mot målarbeidssoner.

Asymmetrisk polariserende lysfordeling:Optiske TIR-linser (Total Internal Reflection) leverer en asymmetrisk forover-kaststråle (55 grader × 130 grader), som gir jevn belysning over hundrevis av kvadratmeter uten å vippe armaturet til ekstreme vinkler.

Broadcast-Grade HDTV-overholdelse:Høy fargegjengivelsesindeks (CRI større enn eller lik 80 / 90) med et flimmer-fritt driversystem (flimmerindeks < 0,5\\%), som sikrer stabilt,-sakte-kamera med høy hastighet under 4K UHD-kringkastingskrav.

2. Termisk styring og modulære strukturelle mekaniske komponenter

[Luminaire Headframe] ──► Aircraft-Grade 6063 Aluminium Cold-Smidde kjøleribber ├── Modulært verktøy-Gratis Rask-Utløsningsdriverbokser └──}}Aerodynamiske lufttemperaturer <5 )

Direkte termisk spredning er kritisk når du bruker armaturklynger som genererer over 500 000 på en enkelt 30 meter lang struktur:

Passiv fase-Endre kjøling:Varmeavledere laget av kald-smidd 6063-T6-aluminium bruker innvendige varmerør. Denne raske termiske konveksjonen holder overgangstemperaturer (△ T) under 65 grader i omgivelsestemperaturer opp til 50 grader, og bevarer L_90B_10 LED-levetid utover 100 000 timer.

Modulær kassetterstatning:Armaturer bruker en-verktøyfri modulær kassettlåsemekanisme. Vedlikeholdsmannskaper kan koble fra individuelle førerbokser eller optiske motorer under rutinemessige tårnsenkinger uten å fjerne hele hoderammen.

Dobbel-trommelmekanisk sikkerhetskabelløfter:Den innvendige senkevinsjen på 30 meter bruker to uavhengige tromler og AISI 316 ståltau. I det usannsynlige tilfellet av primærkabeltretthet, låser en automatisk sekundær bremsekile kronringen på plass umiddelbart.

3. Intelligente DALI-2 & DMX512 lyskontroller

[DMX512 / DALI-2-kontroller] ──► [Optisk isolert signalsplitter] ──► [IP67 Smart Drivers] ──► [Individuell armaturdimming]

Forhåndsinnstilling av dynamisk scene:Støtter DMX512 og DALI-2 digitale protokoller, slik at operatører kan utløse lokalisert dimming, øyeblikkelig sonebytte eller full-power match/arbeidsmodus fra en sentral berøringsskjerm eller mobilt nettbrett.

Constant Light Output (CLO) teknologi:Integrerte drivere øker automatisk kjørestrømmen trinnvis over år med drift for å kompensere for naturlig LED-lumen-svekkelse, og holder målbelysningsstyrken strengt konstant gjennom prosjektets livssyklus.

4. Tekniske spesifikasjoner og metrisk samsvar

5. Anbudsinnlevering og tekniske leveranser

For å hjelpe ingeniørkonsulenter og EPC-entreprenører under budgivning, leverer Yangzhou Fuzhen Lighting komplette tekniske innleveringspermer:

Dialux EVO presisjonsfotometriske studier:Komplette Lux-konturkart, 3D-pseudo-fargegjengivelser, rutenettuniformitet (U_0 / U_1) og beregningspunkter for gjenskinnnett (GR).

Finitt Element Strukturell Stress Analyse:Datamaskinmodellert-vindskjæring, dynamisk avbøyning og ankerfundamentveltingsberegninger under maksimal belastning på hoderammen.

3D CAD-konstruksjonsmodeller og ankermaler:Høydetegninger, skjøteoverlappingstoleranser, kabelgjennomføringsruter og tegninger av J-boltfundamentburmontering.

Full fabrikksertifiseringspakke:Fullt sertifiserte testrapporter i samsvar medCE, EN 60598-2-5, ISO 9001, ISO 14001 og EN 1090-2 utførelsesstandarder.
