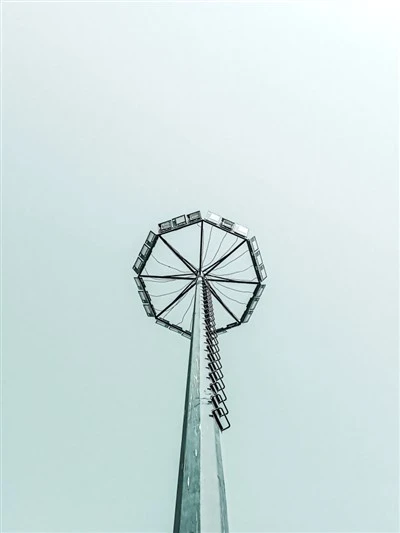

Høy-lyssøyler: Kraftig-flomlysmaster i industriområde (15m til 50m)
Som en ledende ingeniørprodusent av stor-strukturell belysning er vi spesialister på å levere høy-ytelsehøyt-armaturstøtterog integrertområde flomlysmaster. Våre kraftige-stålsøyler er designet for krevende fysiske miljøer og leverer jevn,-lysfordeling med høy-intensitet over store utendørsområder, inkludert marine havner, flyplassforkle, jernbanegårder, motorveiutvekslinger og atletiske stadioner.
Ved å erstatte flere standard gatelysstolper med én enkelt, høy-kapasitetløftende armaturtårn, kan prosjektutviklere redusere strukturell tetthet dramatisk, forenkle elektriske distribusjonsnettverk og minimere langsiktige vedlikeholdskostnader-.
Vår fullt integrerte produksjonslinje håndterer alle stadier av fabrikasjon i-huset-fra klargjøring av rå plate til varm-forsinking og profesjonell beskyttende emballasje.
1. Tekniske parametere og tekniske konfigurasjoner
| Spesifikasjonsberegning | Engineering Standard | Sertifisert samsvar |
| Operasjonell høydeområde | 15 meter opp til 50 meter (Segmentert teleskopisk design) | EN 40, ANSI O5.2 |
| Strukturelt underlag | Høy-strekk Q355B, Q345B, S355JR eller tilsvarende | ASTM A572 karakter 50/65 |
| Kolonnegeometri | Multi-sidig polygonal konisk (Octagonal, Todecagonal, 16-sided) | Finitt Element Analysis (FEA) |
| Korrosjonsbeskyttelse | Dyp-varmforsinking-($\\ge$ 86 $\\mu$m belegg) | ISO 1461, ASTM A123 |
| Valgfritt overflatebelegg | Dupleks elektrostatisk polyester pulvermaling (alle RAL-farger) | C5 Industri/Marine Vurdert |
| Survival Wind Rating | Kalibrert for regionale vindkast opp til 60 m/s | ASCE 7, GB 50009, EN 40 |
| Armaturringkapasitet | Konfigurert for å støtte 6, 8, 12, 16 eller 24 tunge LED-flomlys | Egendefinerte fotometriske oppsett |
| Floodlight Watt Range | LED-moduler med høy-effektivitet fra 200W til 1000W | Spesifisert av prosjekt lux krav |
| Konfigurasjoner av løfteutstyr | Enkel elektrisk vinsj eller redundante doble-sikkerhetssystemer for vinsj | Under-mekaniske låser |
2. I-House Manufacturing Workflow & QA Protocols
Fabrikkanlegget vårt bruker datastyrt metallbearbeidingsmaskineri for å konvertere råstål til vindbestandige strukturelle søyler:-
Coil Leveling & Stress Relief
Varmvalsede-konstruksjonsstål spoler behandles gjennom multi-utflatningsmaskineri. Dette eliminerer indre fysiske påkjenninger og sikrer absolutt materialplanhet før skjæring.
01
Presisjon CNC profilering
Avanserte plasma- og laserskjærere for-former stålplatene til presise trapesprofiler, noe som sikrer en tett passform og jevne sveisegap.
02
Polygonal pressebøyning
Massive CNC-kantpresser danner de flate platene til flersidige koniske profiler. Disse polygonale geometriene gir overlegen torsjonsmotstand sammenlignet med runde hule seksjoner.
03
Automatisert langsveising
Vi bruker nedsenket buesveising (SAW) for å oppnå dyp sveisepenetrasjon langs de vertikale sømmene. Hver søm gjennomgår ultralyd (UT) eller magnetisk partikkelinspeksjon (MPI) for å verifisere strukturell integritet.
04
Høy-holdbarhet sinknedsenking
Etter overflatesyre-beising og flussing blir hele stålenheten nedsenket i et 450 graders smeltet sinkbad, og danner en tykk, metallurgisk bundet beskyttende legering som forhindrer rust i 25 til 50 år.
05
3. Motorisert heve- og senkeutstyr (for master > 20m)
For å garantere trygt vedlikehold uten behov for dyre kranutleie eller farlig klatring, integrerer vi et kraftig-motorisert løftesystem i bunnen av stangen:
Redundante vinsjalternativer:Vi tilbyr begge delerStandard enkel vinsjoppsett ogDobbel redundant vinsjkonfigurasjoner (anbefales sterkt for kritisk infrastruktur som flyplassforklær). Det doble-trommesystemet gir full last-deling og kritisk sikkerhetskopiering.
Gravity-aktiverte Apex-låser:Når den er hevet til toppen, er den mobile armaturringen sikret med mekaniske låsekroker. Dette overfører all strukturell belastning fra wirekablene og til den stive mastekroppen.
IP65 kraftdistribusjon og kontroll:Det låsbare bunnrommet har et værbestandig elektrisk panel med lokale-trykknapper, grensebrytere og en manuell nødsveiv.
4. Kontrollpaneler for smart lys og fjernovervåking
Hver lyssøyle kan integreres med avanserte kontrollalternativer plassert i et værbestandig IP65 utendørs kabinett:
Lokaliserte distribusjonsskap:Inkluderer hovedstrømbrytere, individuelle overspenningsvernenheter (SPD) og astronomiske tidtakere eller fotoceller for automatisk skumring-til-daggry.
Smart City Cloud Management:Valgfrie 4G/GPRS-kommunikasjonsmoduler overfører sanntidsdata-til din sentrale SCADA-plattform. Dette lar anleggsledere overvåke strømforbruk, motta automatiserte armaturfeilvarsler og fjernplanlegge dimmenivåer.
5. Eksporter emballasje og beholderplassoptimalisering
For å unngå skade på overflaten under lange havreiser og minimere logistikkkostnadene, implementerer vi en konstruert pakke- og containerlastingsplan:
Seksjonshekking med høy-tetthet
Takket være nøyaktige avsmalnings-forholdsberegninger, kan mindre øvre deler av kolonnen nestes inne i de større basisseksjonene under lasting. Denne hekkeevnen reduserer totalt fraktvolum (CBM) med opptil 40 %.
Myk-bufferinnpakning
Hovedsøylesegmenter er pakket med flerlags ikke-vevde stoffer og høy-polyetylen (HDPE) skumpolstring ved alle løfte- og kontaktpunkter.
Kassete maskinvaresett
Vinsjer, ståltau i rustfritt stål, trinseblokker, elektriske koblingsutstyr og tunge-ankerboltbur er pakket inne i eksport-klasse, IP65-innpakket stål- eller trekasser.
-
Parameter Spesifikasjon / Beskrivelse Tårnhøyde 15m / 20m / 25m / 30m / 35m / 40m / 45m / 50m (tilpasses) Strukturtype Enkelt-rør monopoltårn; glideskjøt- eller flensforbindelse Tverrsnittsform Sirkulær / Åttekantet / Tolvkantet / 16-sidig polygon Materialkvalitet Q235B / Q345B lav-legert konstruksjonsstål med høy-styrke Overflatebehandling Varm-Dip galvanisert (sinkbelegg større enn eller lik 85μm, i henhold til ISO 1461 eller ASTM A123) Malingsalternativ RAL farge pulverlakk over galvanisert overflate (valgfritt) Veggtykkelse 4,0 mm – 12,0 mm (i henhold til krav til høyde og vindlast) Topp diameter 60 mm – 180 mm (avhengig av montert utstyr) Diameter nederst 300 mm – 650 mm (basert på total høyde og design) Diameter på flensplate 350 mm – 600 mm Flensplatetykkelse 16 mm – 30 mm Ankerbolt type M20/M24/M30 galvaniserte fundamentbolter med muttere og skiver Vindbelastningsmotstand Opptil 160–180 km/t (tilpasses for syklon eller kystområder) Seismisk ytelse Designet for sone 8–9 (i henhold til kundens lokale standard) Antennemonteringsarmer Enkelte eller doble bomarmer; lengde: 0,6m – 1,5m (egendefinert) Plattform (valgfritt) Ring- eller firkantede plattformer hver 10.–15. m; bredde: 0,8–1,2m Kabelbrett Intern eller ekstern stige-type kabelskinne; galvanisert Klatrestige Galvanisert stålstige + sikkerhetsbur (valgfritt fallsikringssystem) Lynbeskyttelse Lynavleder (1,5m–2m), downlead-kabel og jordingsterminaler Jordingsmotstand <10 ohms (as per telecom tower grounding standard) Monteringsgrensesnitt Antenne, mikrobølgeovn, solcellepanel, CCTV, IoT-sensorer Designliv Større enn eller lik 25 år (belegg + struktur) Sertifiseringer ISO 9001, CE, SGS, Type Test Reports Samsvarsstandarder TIA/EIA-222-G/F, ISO 1461, ASTM A123, BS EN 10025 Installasjonsmetode Montering på-stedet med kran; fundamentbolter forhånds-innebygde Pakking Seksjonsstenger i stativer av stålramme eller polstret med vevde poser Forsendelsesbeholder passer 20GP/40HQ beholder avhengig av segmentlengde Ledetid 20–30 virkedager etter innskudd (basert på mengde og høyde)
